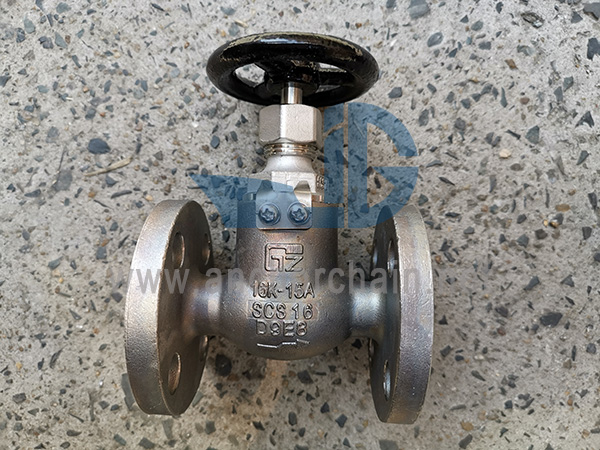

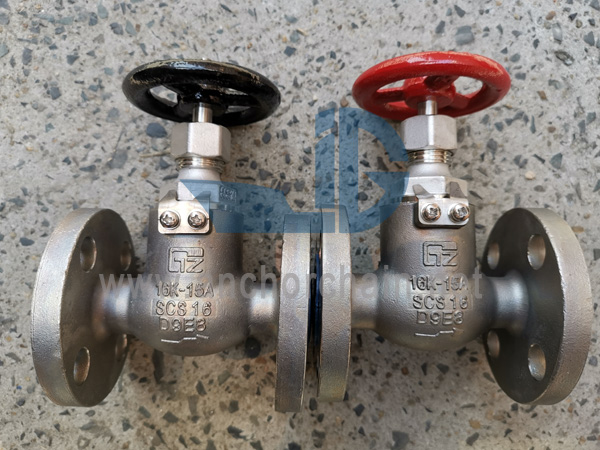

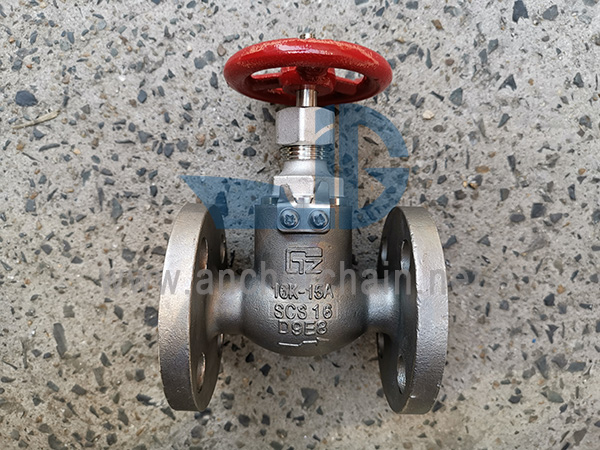

JIS F 7303 16K SCS16 altzairu herdoilgaitzezko balbulakDiseinu estandarra: JIS F7303-1996Test estandarra: JIS F7400-1996Test presioa: gorputza-3.3Mpa, eserlekua-2.42MpaFlange tamaina JIS B2220-16K arabera
Brida tamaina JIS B2220-16K arabera
Material nagusia:
1-Gorputza: altzairu herdoilgaitza SCS16/SUS316L
2-Diskoa: altzairu herdoilgaitza⼈SCS16)/SUS316L
3-zurtoina: altzairu herdoilgaitza - SCS16/SUS316L
4-Kapota: altzairu herdoilgaitza SCS16/SUS316L
5-Esku bolantea: burdinurtua (FC200)
IMPA kodea | Tamaina | L | D | C | Bolt Hole zenbakia | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
