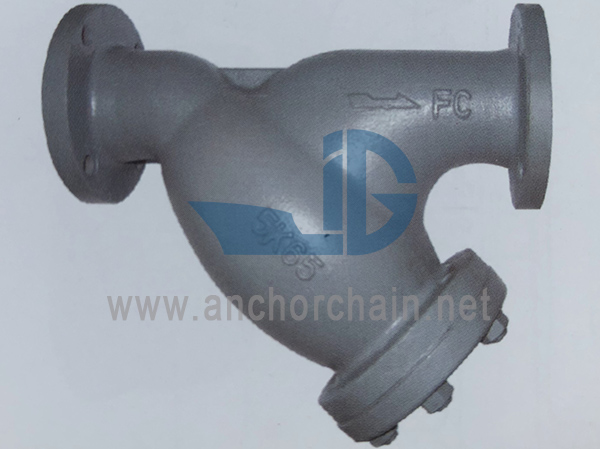

JIS F 7220 Burdinurtuzko Y motako Iragazkia

JIS F 7220 Burdinurtuzko Y motako Iragazkia
Y motako iragazkiak normalean ekipoen sarrerako aldean instalatzen dira, hala nola kontrol hidraulikoen balbulak, gainezkatze balbulak, gainezkatze balbulak eta sarrerako presioko ur-balbulak bitartekoaren ezpurutasunak kentzeko, ekipoak eta hodiak babesteko.
Diseinu estandarra JIS F7220-1996
JIS 7200-1996 proba estandarra
Proba hidraulikoaren presioa: balbula gorputza -1.05Mpa
Brida tamaina JIS B2220-5K-rekin bat dator

Itsas materialak:
1. Burdina (FC200)
2. Bonnet burdina (FC200)
3. Altzairu herdoilgaitzezko iragazkia pantaila (SUS304)
4. Junta: amiantoa ez dena

Itsas Burdinurtuzko Y iragazkia JIS F7220 5K
Kategoria:JIS Itsas Iragazkia eta Iragazkia
Materiala: burdinurtua
Arauak: JIS F7220
Ziurtagiria: Errota Ziurtagiria
Enbalatzeko xehetasunak: Egurrezko kaxa
Fob prezioa: Lortu orain azken prezioa
Jatorri lekua: Txina

Tamaina nagusien zerrenda (mm):

DN	d	L	D	C	Zuloa (n-d)	t	H
20	20	200	85	65	4-12	14	127
25	25	225	95	75	4-12	14	155
32	32	260	115	90	4-15	16	164
40	40	280	120	95	4-15	16	180
50	50	320	130	105	4-15	16	208
65	65	350	155	130	4-15	18	253
80	80	373	180	145	4-19	18	268
100	100	390	200	165	8-19	20	286
125	125	410	235	200	8-19	20	295
150	150	430	265	230	8-19	20	318
